Sistemi di ancoraggio e fissaggio per pannelli
[CA] CYGNUS Archive

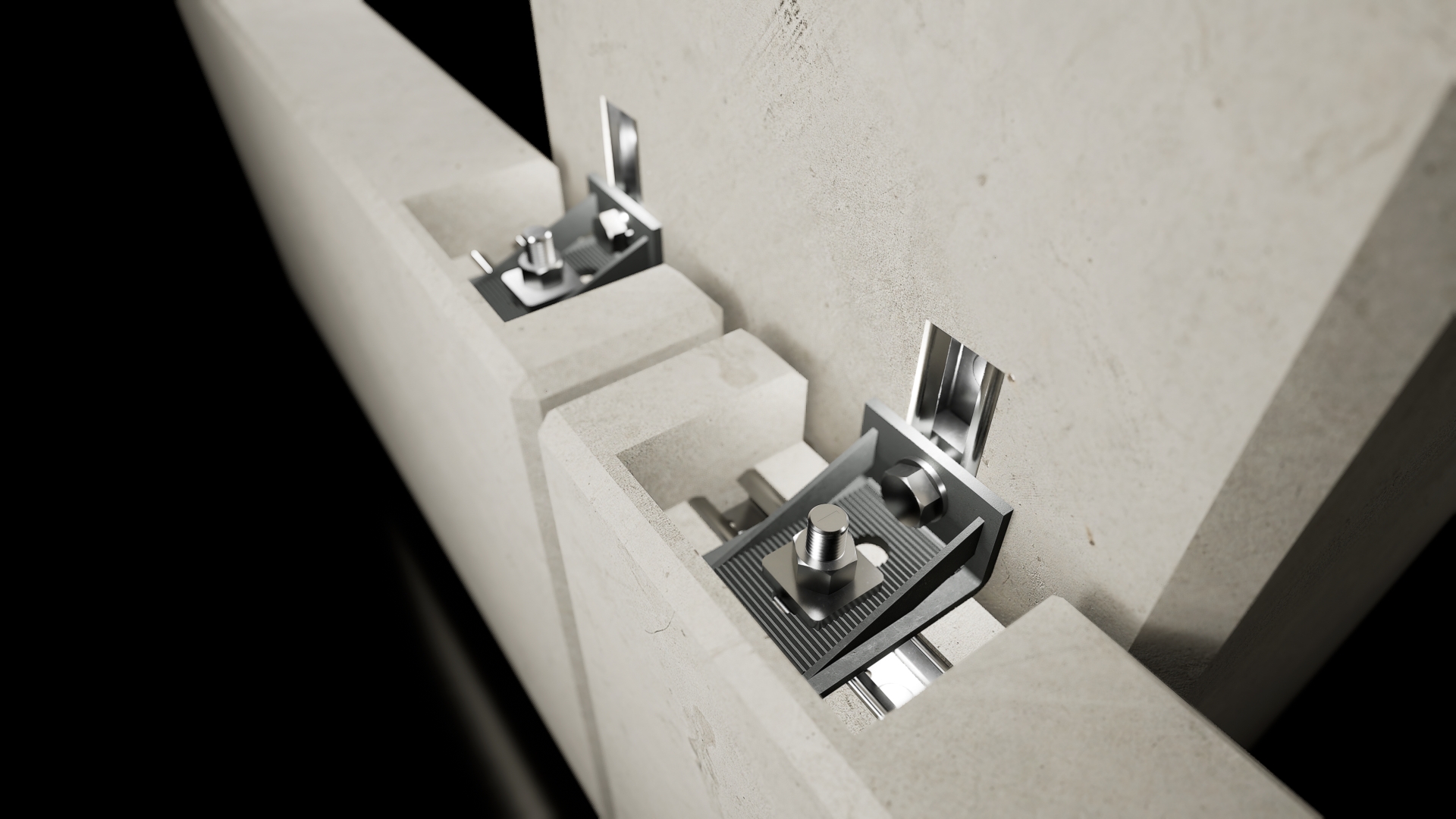

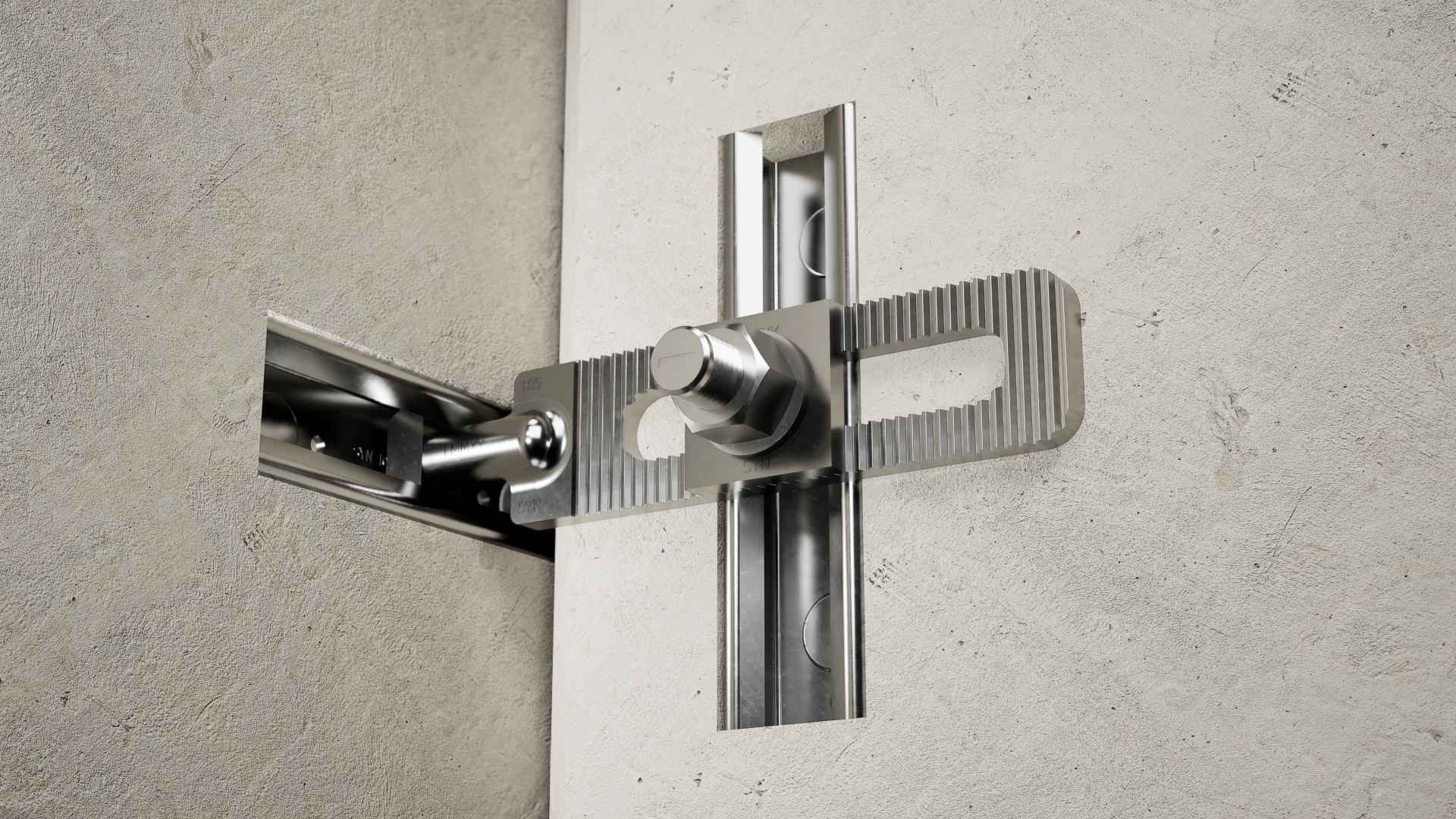

I vari sistemi di ancoraggio e fissaggio per pannelli CYGNUS, sono caratterizzati soprattutto dall’abbinamento con i canali di ancoraggio, i quali si distinguono in 3 gruppi di capacità. Questi sistemi sono progettati per contrastare il movimento dei pannelli sotto le azioni di carichi orizzontali, come forze di eccentricità e pressione del vento, garantendo un controventamento solido ed affidabile.
Descrizione [CA] CYGNUS Archive
La gamma CYGNUS include tre tipologie di ancoraggio, soddisfando le diverse esigenze progettuali di calcolo delle forze orizzontali. A completamento della gamma CYGNUS si abbinano ai canali di ancoraggio, le piastre anti slittamento di varie misure e capacità, il profilo asolato occulto, le squadrette anti slittamento di varie misure e la viteria a testa ancora con relative rondelle e dadi.
Catalogo prodotti [CA] CYGNUS Archive

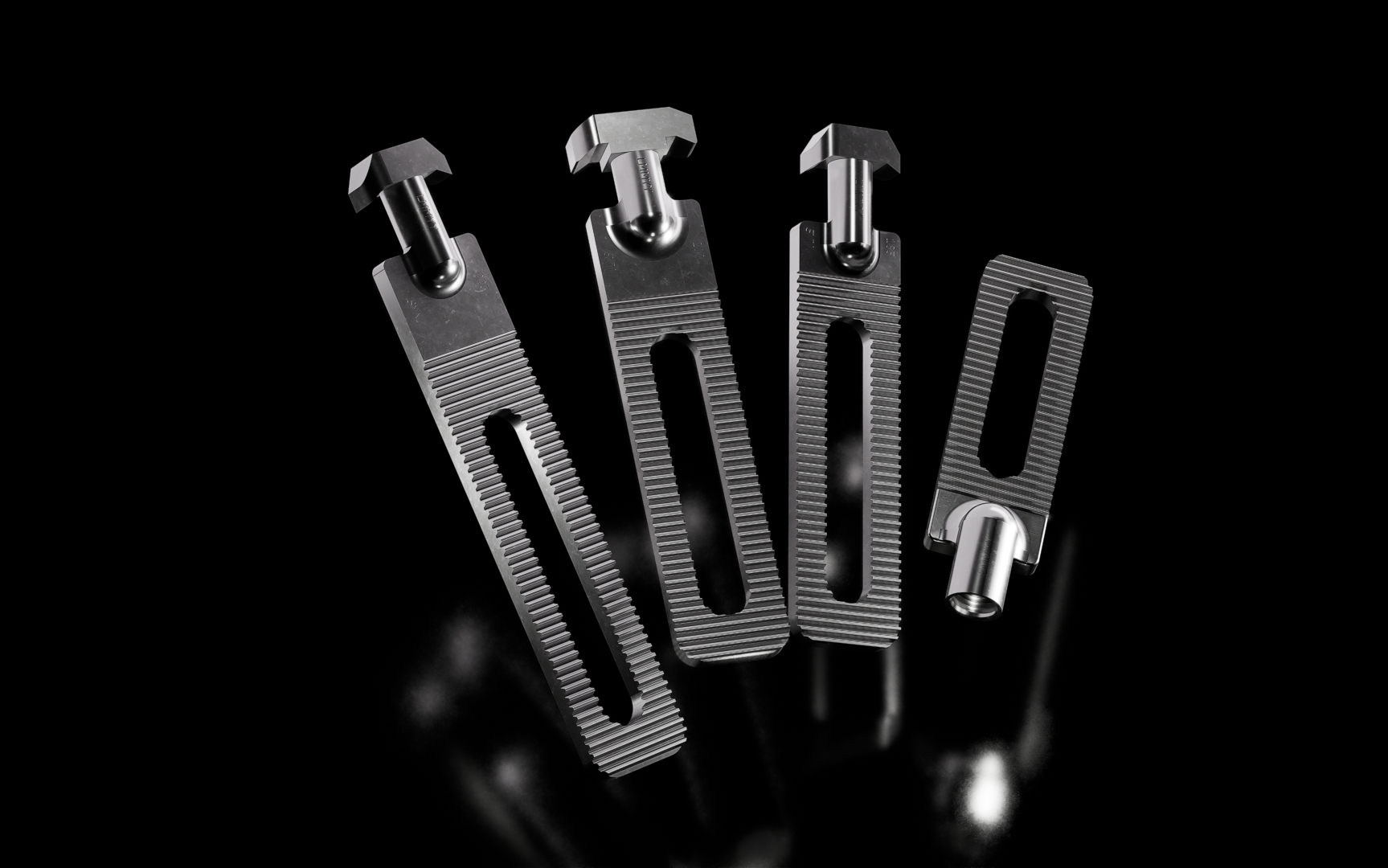

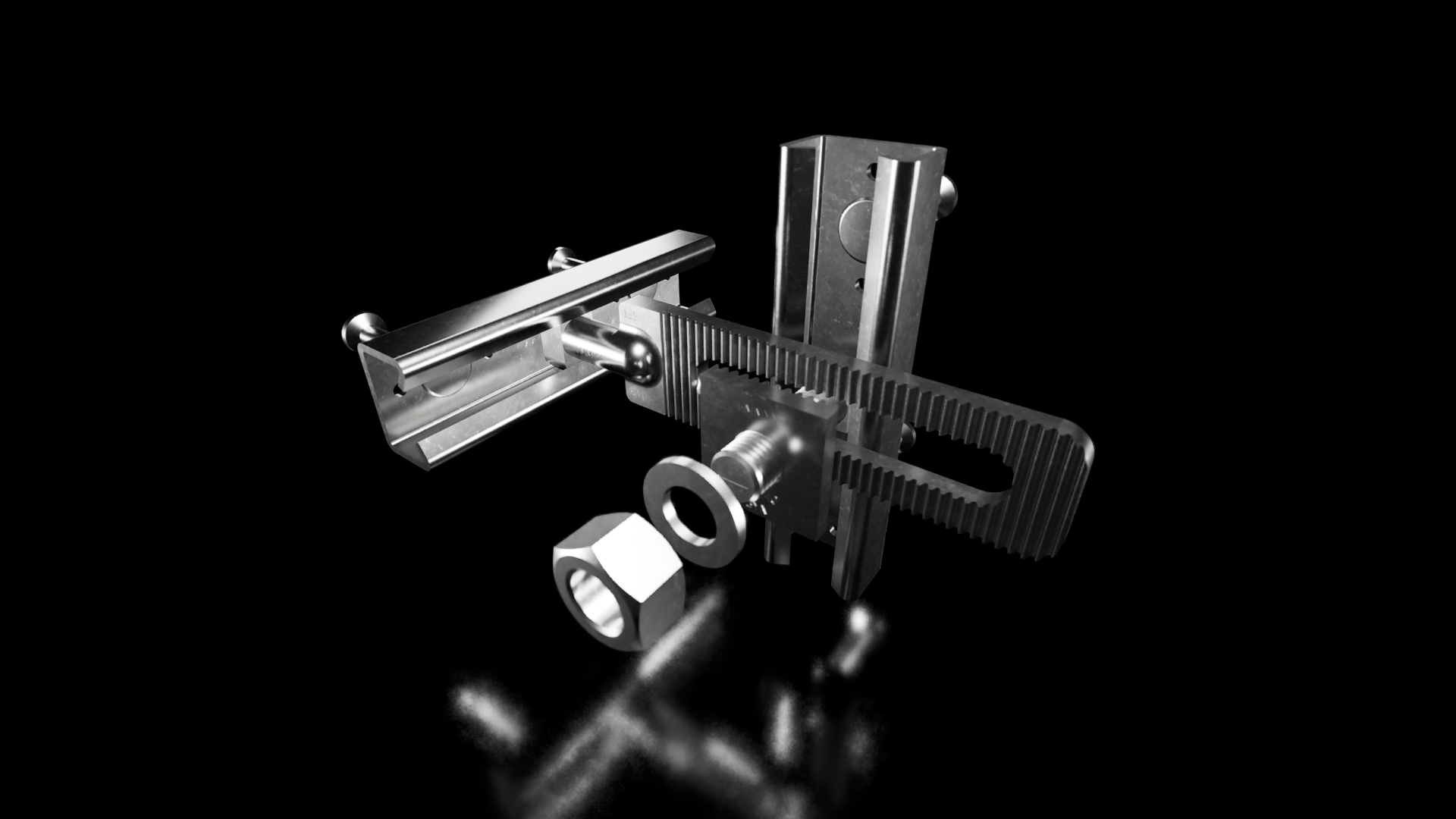

Piastre anti slittamento PLAT
Descrizione ed utilizzo
Le Piastre anti slittamento PLAT, disponibili in varie dimensioni, sono essenziali per il controventamento nelle costruzioni prefabbricate, garantendo connessioni sicure tra pannelli e pilastri. La dentatura presente nelle piatre combinata con la propria rondella di contrasto garantisce l’anti slittamento. Sono progettate per assorbire sollecitazioni, permettendo movimenti controllati e preservando l’integrità strutturale, specialmente sotto carichi dinamici come il vento. Galvanizzate a caldo, offrono durabilità e resistenza alla corrosione. Sono progettate per assorbire sollecitazioni, permettendo movimenti controllati e preservando l’integrità strutturale, specialmente sotto carichi dinamici come il vento.
Scheda tipologie e specifiche tecniche
| Codice prodotto | Capacità | Accoppiamento ( CAN ) | Accoppiamento ( PARAF ) |
PLAT145 | 2400 (Kg) | CAN40.25 / 50.30 / 53.34 | PARAF50 / 60 / 70 / 90 / 100 |
PLAT185 | 1600 (Kg) | CAN40.25 | - |
PLAT200 | 2400 (Kg) | CAN50.30 / 53.34 | - |
PLAT225 | 1600 (Kg) | CAN40.25 | - |

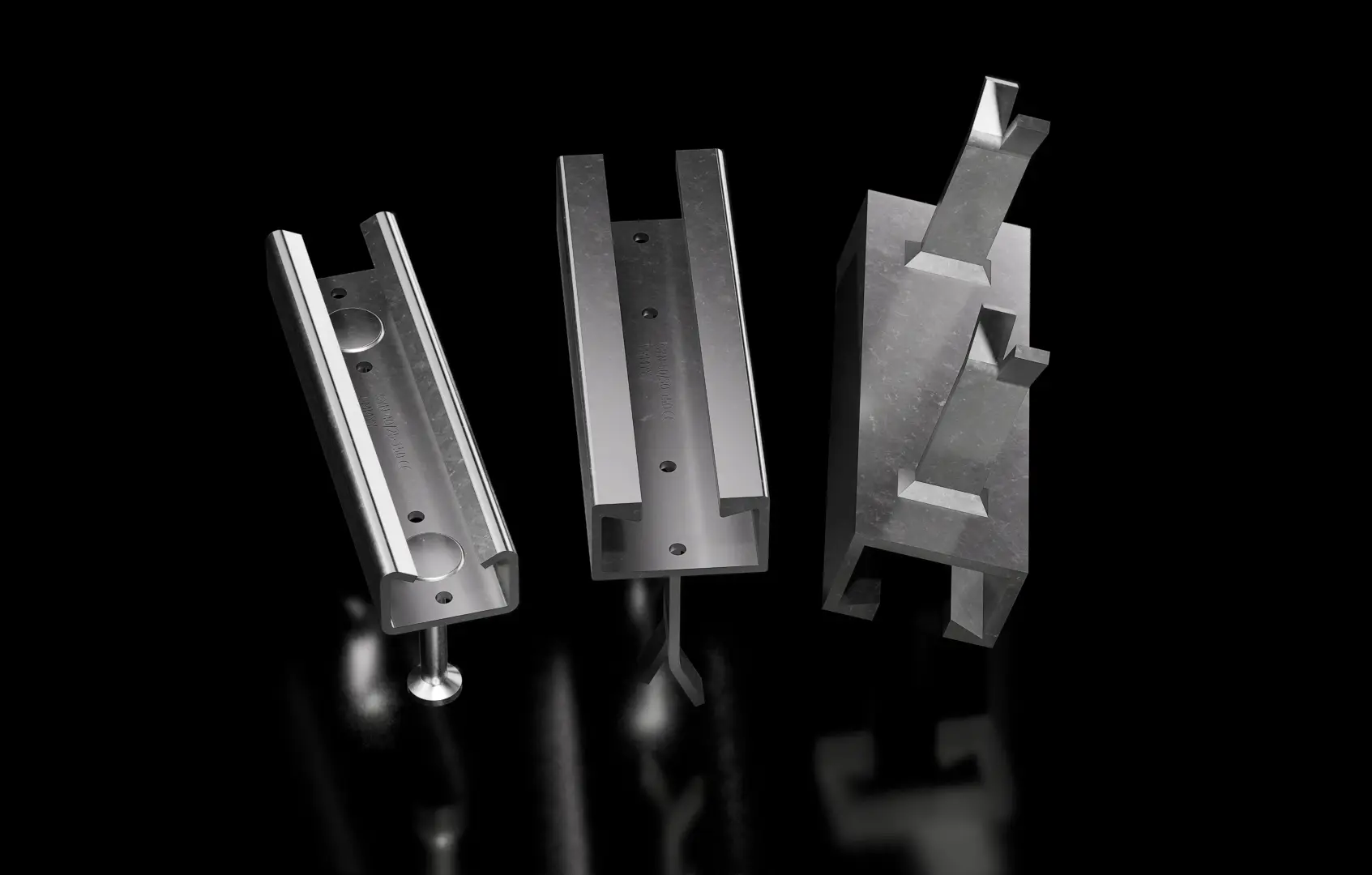

Canali di ancoraggio CAN
Descrizione ed utilizzo
I Canali di Ancoraggio CAN-40.25 / 50.30 e 53.34 sono progettati per collegare piastre, rondelle e viti in un sistema di controventamento coeso per strutture prefabbricate in calcestruzzo. Questi canali garantiscono un ancoraggio forte e flessibile, essenziale per la stabilità strutturale e la gestione dei carichi. La loro galvanizzazione a caldo assicura resistenza e durata, facilitando l’installazione e riducendo la manutenzione.
Scheda tipologie e specifiche tecniche
Codice prodotto | Capacità | Accoppiamento ( PLAT ) | Accoppiamento ( PARAF ) |
CAN40.25 | 1000 (Kg) | PLAT145 / 185 / 225 | PARAF50 / 90 |
CAN50.30 | 2400 (Kg) | PLAT145 / 200 | PARAF60 / 70 / 100 |
CAN53.34 | 3000 (Kg) | PLAT145 / 200 | PARAF60 / 70 / 100 |

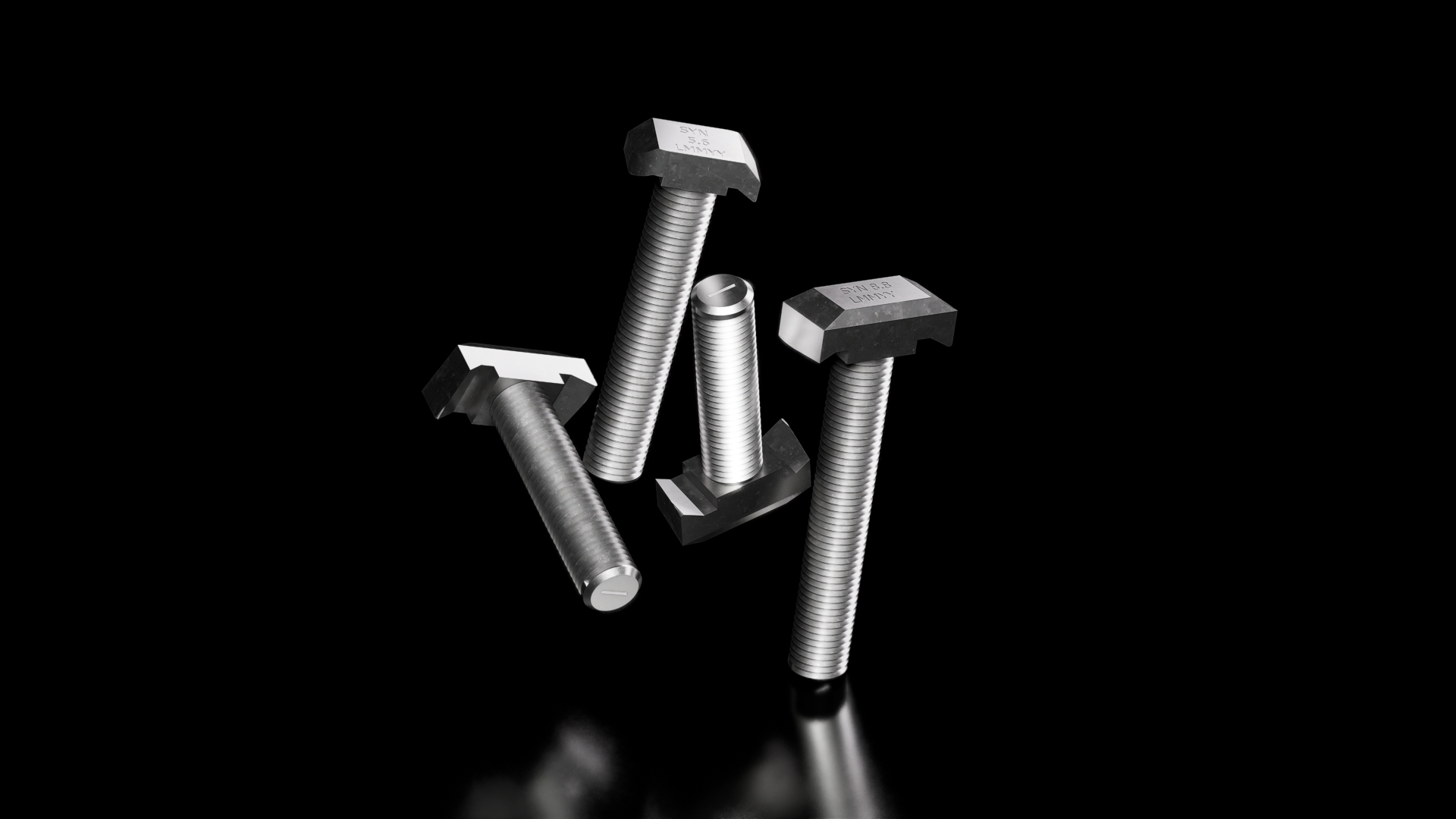

Viti con testa ad ancora PARAF
Descrizione e utilizzo
Le Viti con Testa ad Ancora PARAF sono vitali per il sistema di controventamento CYGNUS, offrendo un collegamento forte e duraturo tra i componenti delle strutture prefabbricate. Galvanizzate a caldo, queste viti resistono alla corrosione e mantengono l’integrità strutturale sotto carichi pesanti, facilitando l’installazione e garantendo la sicurezza a lungo termine del sistema di controventamento.
Scheda tipologie e specifiche tecniche
Codice prodotto | Accoppiamento ( CAN ) | Accoppiamento ( PLAT ) |
PARAF50 | CAN40.25 | PLAT145 |
PARAF60 | CAN50.30 / 53.34 | PLAT145 |
PARAF70 | CAN50.30 / 53.34 | PLAT145 |
PARAF90 | CAN40.25 | PLAT145 |
PARAF100 | CAN50.30 / 53.34 | PLAT145 |

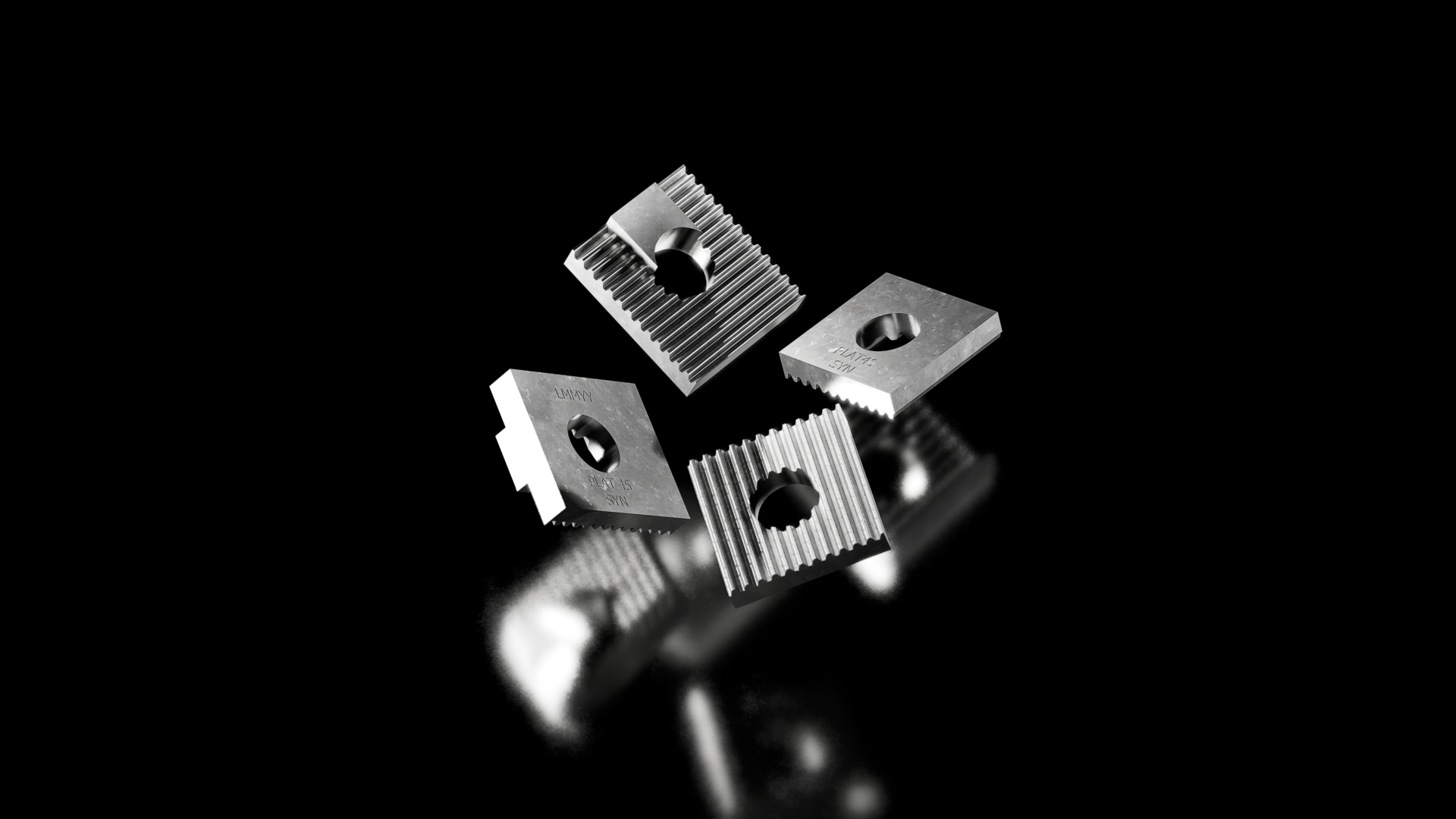

Rondelle dentate PLAT40 / PLAT45
Descrizione e utilizzo
Le Rondelle Quadre Zigrinate del CYGNUS Archive sono essenziali per il sistema di controventamento abbinate alle piastre anti slittamento e alle squadrette anti slittamento, fornendo una presa sicura grazie alla superficie zigrinata. La presenza di un ribasso nella parte bassa in corrispondenza della zigrinatura garantisce il posizionamento corretto della stessa con le piastre anti slittamento e le squadrette anti slittamento. Galvanizzate a caldo, aumentano la resistenza alla corrosione e distribuiscono il carico efficacemente, assicurando la stabilità e la durata del sistema di fissaggio.
Scheda tipologie e specifiche tecniche
| Codice prodotto | Capacità | Accoppiamento ( PARAF ) |
PLAT40 | 2400 (Kg) | PARAF50 / 60 / 70 / 90 / 100 |
PLAT45 | 2400 (Kg) | PARAF50 / 60 / 70 / 90 / 100 |

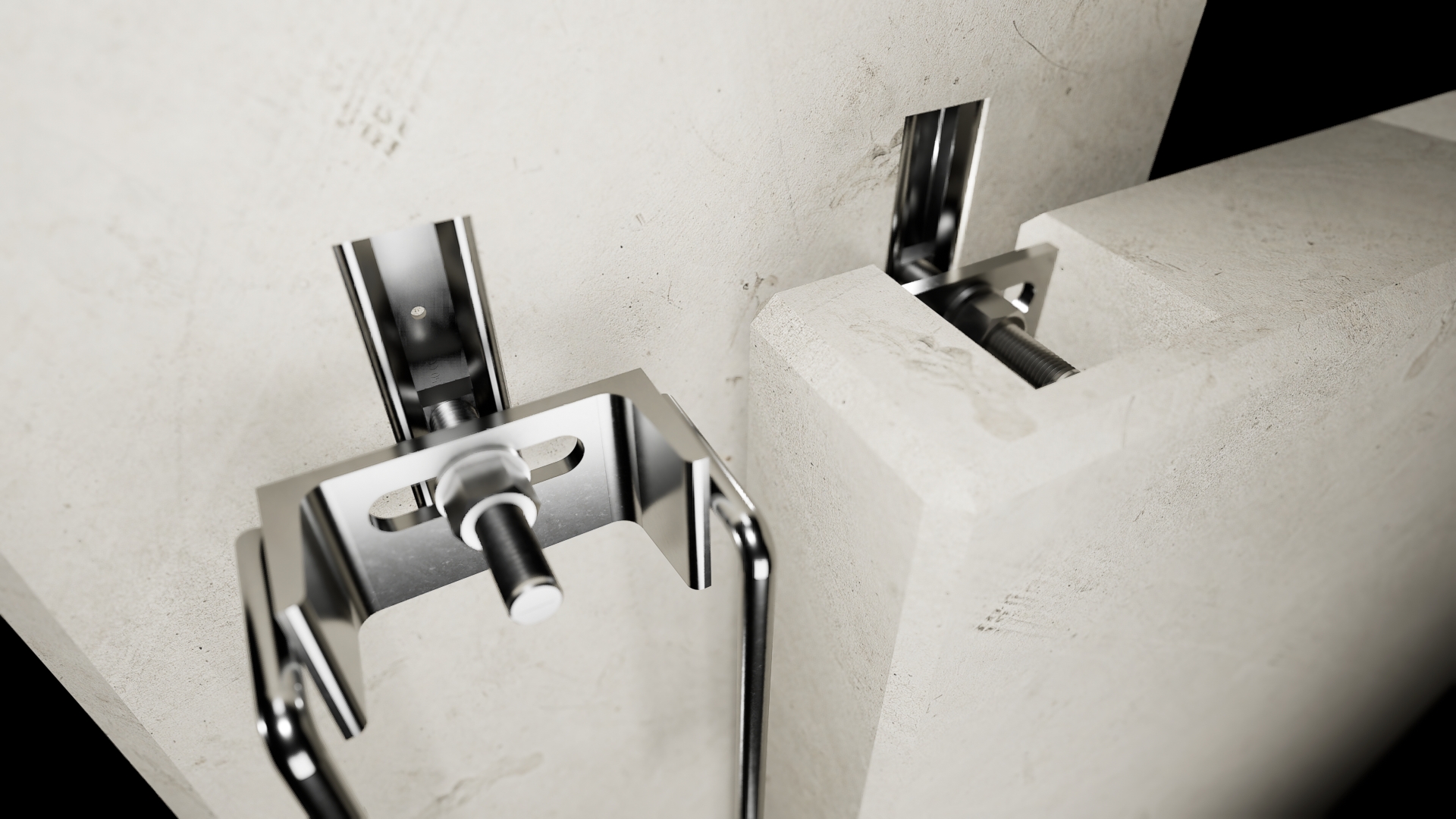

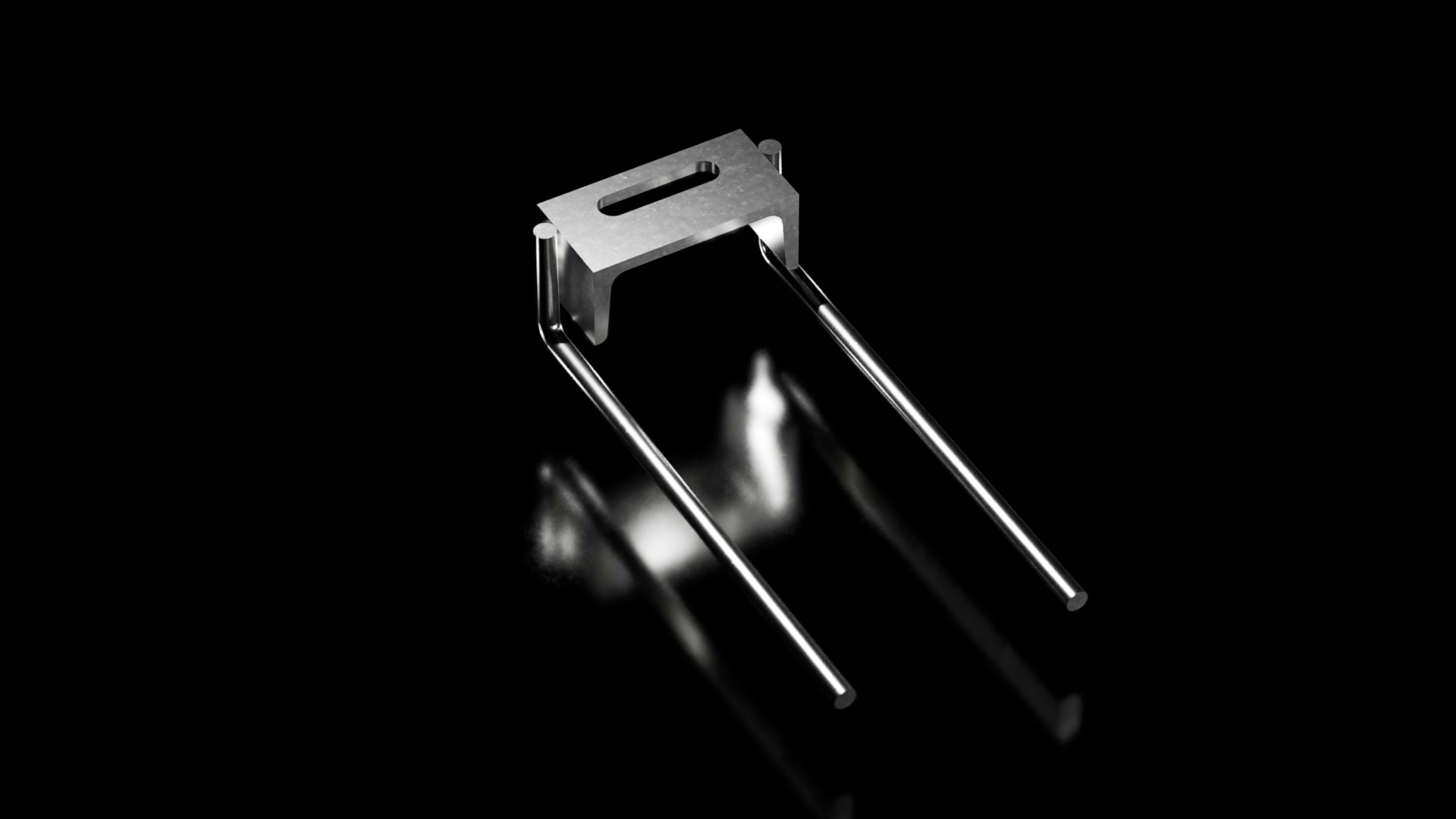

Profilo asolato occulto OCC
Descrizione e utilizzo
Il profilo asolato occulto é la soluzione intelligente per un controventamento dei pannelli occulto. La sua collocazione nel pannello infatti lo rende occulto già nella prima fase di montaggio del pannello.
Scheda tipologie e specifiche tecniche
| Codice prodotto | Capacità | Accoppiamento ( CAN ) |
OCC | 2400 (Kg) | CAN40.25 / 50.30 |

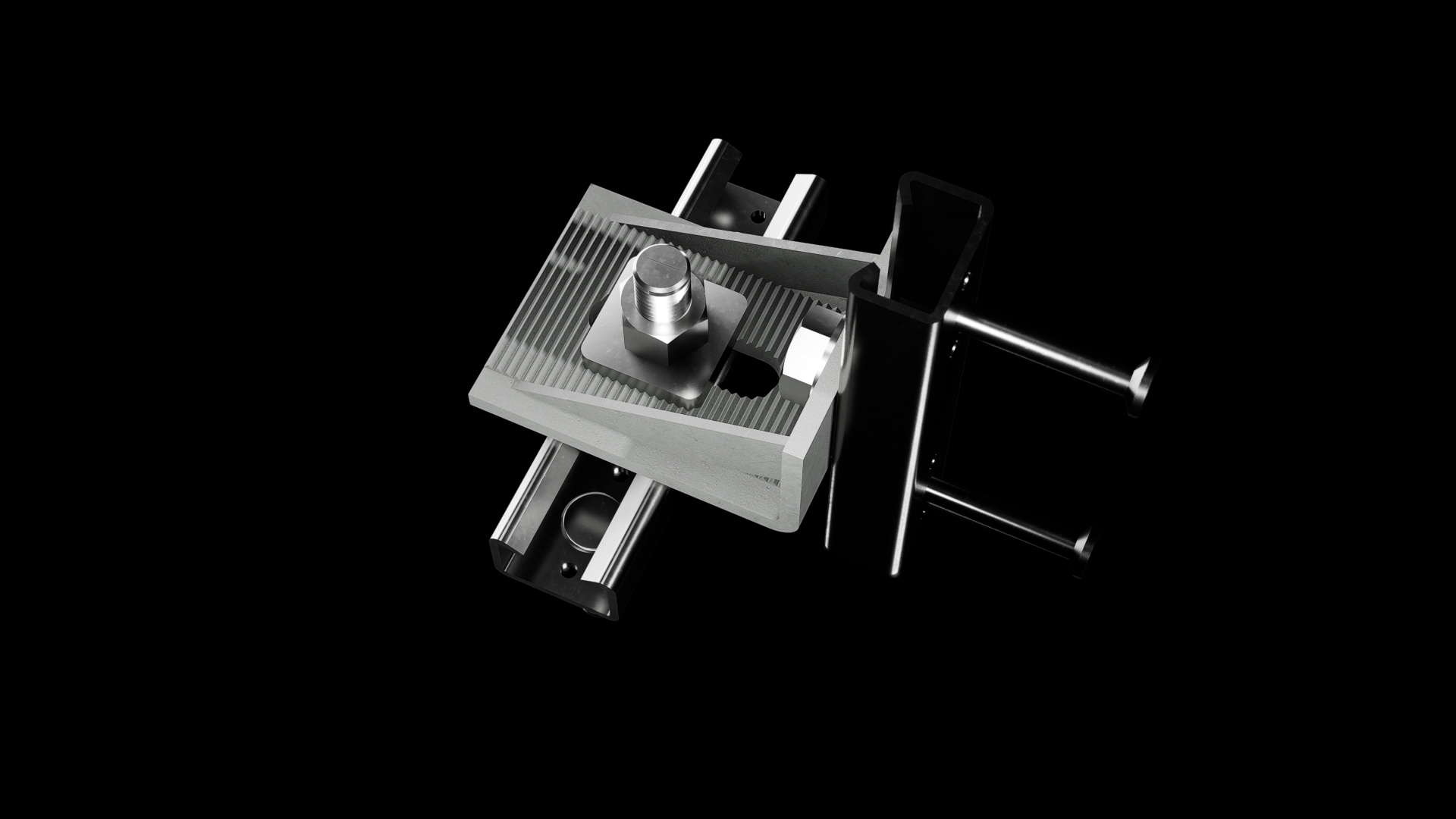

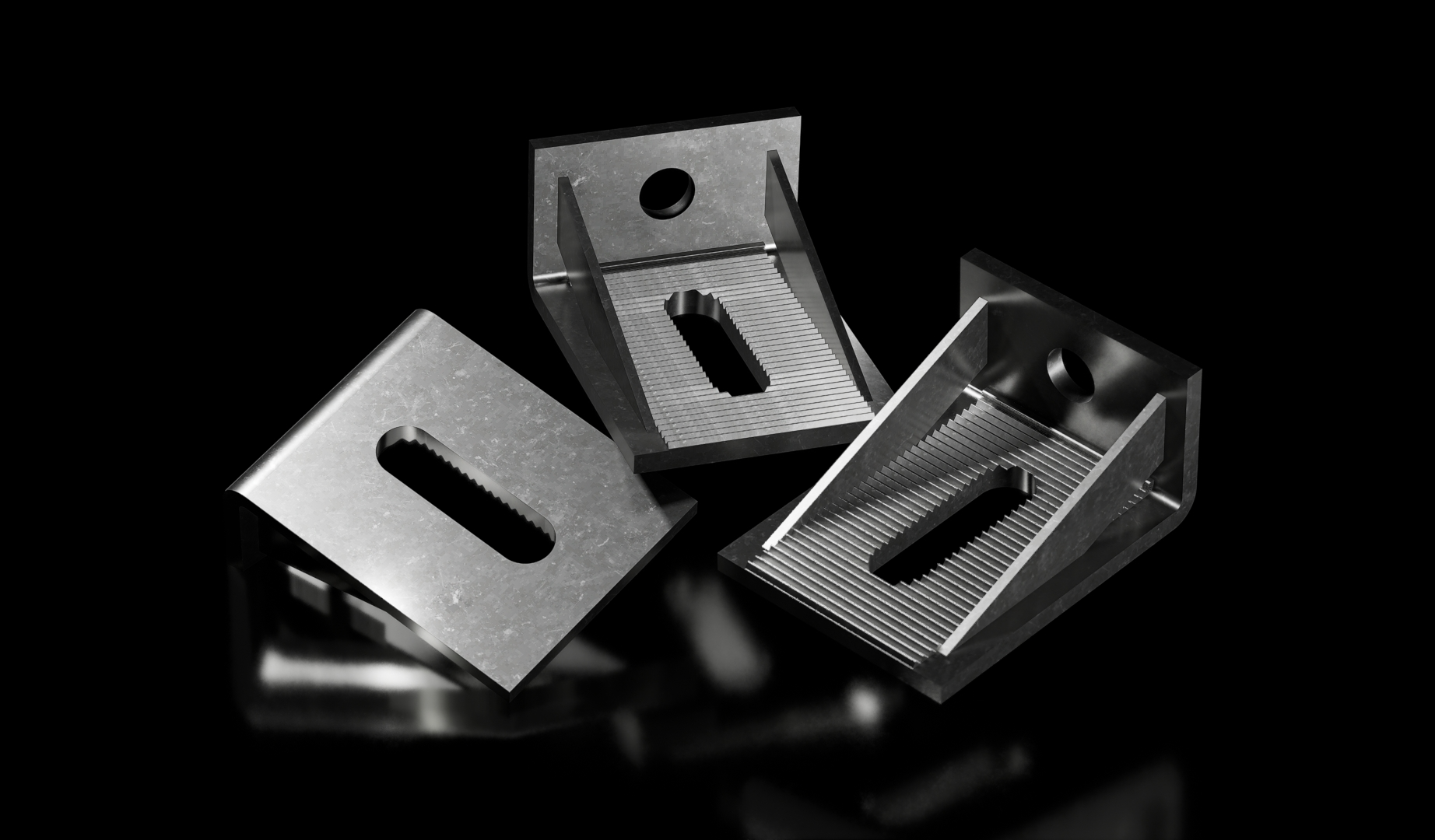

Squadrette SRC
Descrizione e utilizzo
Le squadrette anti slittamento Cygnus , possono esser fornite a misura e si abbinano alla propria rondella dentata.
Scheda tipologie e specifiche tecniche
| Codice prodotto | Capacità | Accoppiamento ( CAN ) |
SRC | 2400 (Kg) | CAN40.25 / 50.30 |
Manuale di utilizzo [CA] CYGNUS Archive
Manuale attuale - CYGNUS ARCHIVE [CA] - MANUAL UPDATE 01-03-2023
Abbiamo aggiunto questa scheda al nostro portale, per permettere ai nostri clienti di ricevere in maniera automatica il nostro manuale, iscrivendovi a questa sezione riceverete una mail con l'ultimo manuale aggiornato e le modifiche che sono state apportate ogni qualvolta ve ne siano.
